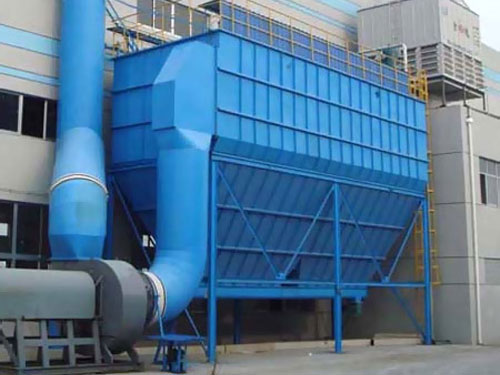

PPC氣箱脈沖布袋除塵器是一種新型氣箱脈沖高效脈沖袋式除塵器，它綜合分室反吹脈沖噴吹清灰各類袋式除塵器的優點，克服了分室反吹清灰強度較差，脈沖噴吹清灰需和過濾同時進行的缺點，擴大了應用范圍。
PPC氣箱脈沖布袋除塵器具有分室整體清灰特點，采用大規格電磁脈沖閥清灰形式，具有清灰能力強、效果好，使用壽命長等特點，適用于高濃度粉塵的治理，可簡化粉塵治理工藝流程，降低設備投資，產品結構緊湊，占地面積少，可降低建設投資，具有顯著的環境效益、社會效益和經濟效益。
PPC氣箱脈沖布袋除塵器工作原理：
含塵氣體從除塵器進出風箱體中的進風口（A系列從灰斗進入）進入經斜隔板轉向至灰斗，同時氣流速度變慢，由于慣性作用，氣體中粗顆粉塵落入灰斗，細小塵粒隨氣流折而向上進入過濾室，粉塵附著于除塵布袋的外表，凈化后的氣體透過濾袋進入上部清潔室，由各分室清潔匯集經出風口，由除塵系統的主風機吸出而排入大氣。
隨著過濾工況的不斷進行，附著于濾袋外表的粉塵逐漸增多，氣流通過的阻力也逐漸增大，當達到一定阻力值時（例如1990Pa），根據需要可以手動，也可以經過定壓或定時清灰脈沖控制儀，自動控制啟動收塵器個分室的提升閥關閉，切斷通過過濾室的氣流，再開啟電磁脈沖閥釋放的高壓壓縮空氣，對個分室氣箱內所有濾袋進行脈沖噴吹清灰（停風清灰），使每一個濾袋突然鼓脹，從而振落袋表積附的粉塵，使袋內外壓差恢復到開始使用狀態，粉塵沉落灰斗。隨后程控儀按規定間隔時間打開提升閥，恢復室的過濾，再啟動第二分室的提升閥，關閉切斷第二分室的過濾氣流，開啟第二分室的電磁閥釋放高壓壓縮空氣，對第二分室氣箱內所有濾袋進行停風脈沖噴吹清灰，清除第二分室濾袋上的粉塵。之后程控儀打開第二分室提升閥，恢復第二分室的過濾。此后按預先規定的電控程序?qū)Φ谌质遥谒姆质摇臑V袋進行停風噴吹清灰，直到最后一個分室清灰完畢，關閉電控儀，除塵器全部恢復正式過濾收塵。
對濾袋停風及噴吹的時間，分室之間的間隔時間，清灰周期由程控?cái)U(kuò)印進行控制，各時間均為可調，參見電控說明書。
本除塵器一般是在負壓下進行工作，但也可在正壓下工作，結構無須改變。
PPC氣箱脈沖布袋除塵器具有以下優點：
1、清灰裝置不設噴吹管和引射器，清灰機構簡單可靠，易損件少，結構簡單，便于換袋。
2、濾袋的拆換和安裝不用綁扎，操作方便。
3、脈沖閥數量較少，進口的脈沖閥膜片質量好，使用壽命長，維修工作量小。
4、清灰控制采用定時或定阻清灰方式，具有阻力波動小，落灰均勻，輸灰設備不容易過負荷等優點。
PPC氣箱脈沖布袋除塵器技術參數表：
| |
參數 |
處理風量(m3/h) |
過濾風速(m/min) |
過濾面積(m2) |
濾袋數(個) |
阻力(Pa) |
含塵濃度(g/m3) |
保溫層面積(m2) |
重量 |
| 型號 |
| 32-3 |
6900 |
1.2-2.0 |
93 |
96 |
1470-1770 |
＜1000 |
26.5 |
2.880 |
| 32-4 |
8930 |
124 |
128 |
34 |
4.080 |
| 32-5 |
11160 |
155 |
160 |
41 |
5.280 |
| 32-6 |
13390 |
186 |
192 |
48.5 |
6.480 |
| 64-4 |
17800 |
248 |
256 |
70 |
7.280 |
| 64-5 |
22300 |
310 |
320 |
94 |
9.960 |
| 64-6 |
26700 |
372 |
384 |
118 |
11.640 |
| 64-7 |
31200 |
434 |
448 |
142 |
13.320 |
| 64-8 |
35700 |
496 |
512 |
166 |
|
